■ 技术参数

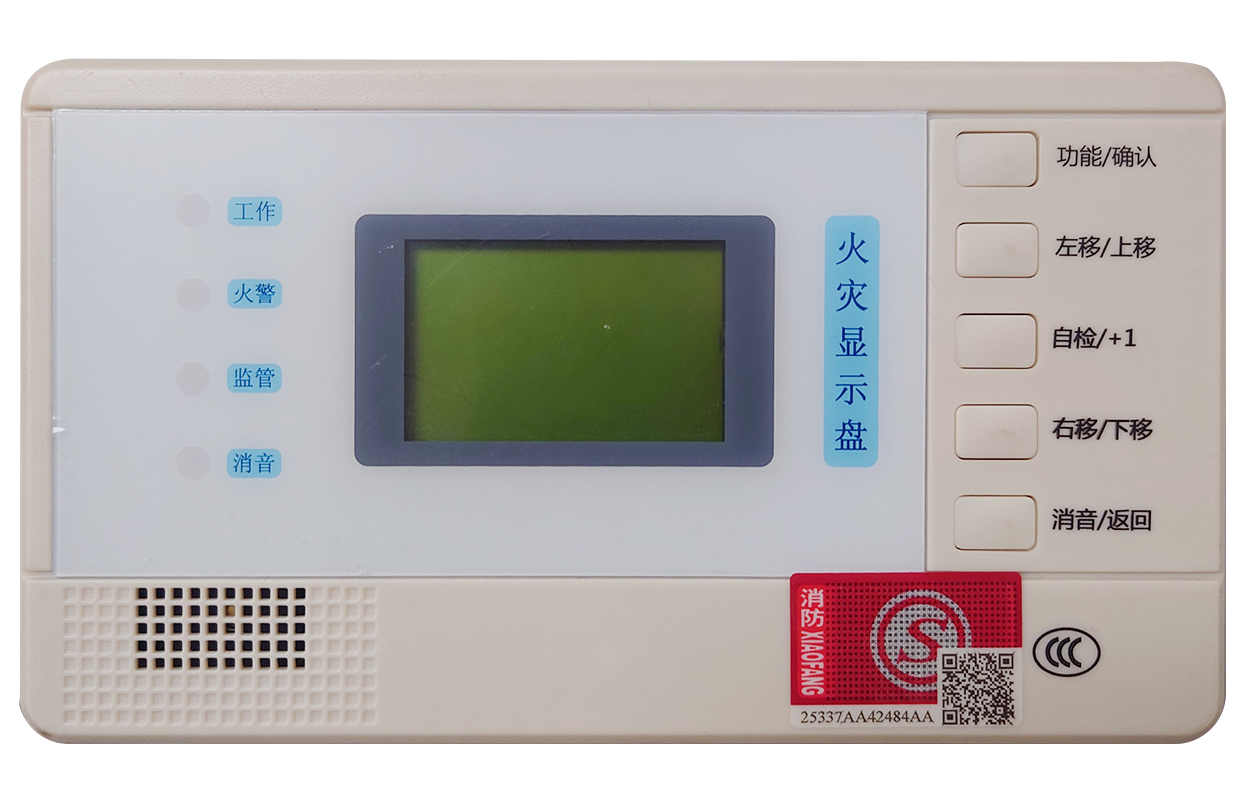

产品型号：ZH7231火灾显示盘
执行标准：GB17429-2011
材质：塑料
外形尺寸：175mmx100mmx37mm
工作电压：DC16~24V 脉冲
工作电流：静态监视电流:3~4mA； 报警或自检电流:5~13mA
显示方式：液晶显示，全中文汉字图标式菜单操作模式，方便快捷
线制：与控制器回路报警总线或显示盘通讯总线连接，无极性输入
使用环境：温度0℃~40℃；相对湿度≤92%RH

■ 功能介绍

(1)两线制设备，即由总线进行通讯及供电。
(2)两种接线方式，使用灵活，满足不同的需求，显示范围大：
(3)连接回路报警总线最多可显示 251 条事件信息。
(4)连接显示盘通讯线最多可显示 1000 条事件信息。
(5)软件设定显示盘的接线方式，自身编号，显示范围等。
(6)提供密码保护功能，防止非专业人员误操作。
(7)图形化菜单操作，使用简便快捷。
(8)面板美观大方，非常适合高档场所使用。
(9)可以直接安装于 86H60 预埋盒上。
(10)采用插拔式结构，拆装、布线更加方便快捷。
(11)控制器每一回路报警总线可连接的火灾显示盘数量仅受回路容量的限制。
(12)显示盘通讯总线连接的火灾显示盘的总数量不应超过 64 部。
(13)显示盘通讯总线连接的火灾显示盘的总数量不应超过 64 部。
(14)接收控制器发出的火警、复位等命令;当显示范围内有火警时，显示盘显示出相应信息，启动火警声，点亮火警总指示灯;有监管报警时，显示盘显示出相应信息，启动监管报警声，点亮监管总指示灯。
(15)自检功能：可对液晶屏，及声、光信号等进行自检，此功能受密码保护，防止误操作。
(16)查看功能：可查看显示盘的通讯线方式、本机编号、所显示的范围(所监视器件的地编号/回路号)。
(17)设置功能：可设置显示盘的通讯线方式、本机编号，可对显示范围内的器件进行添加和删除。此功能受密码保护，防止误操作。
(18)通讯线设置为回路报警总线时，可以通过显示盘通讯线自动下载器件的安装地点及器件类型。通讯线设置为显示盘通讯线时，可以接收控制器传输的器件地址，内容最多为8个汉字。
